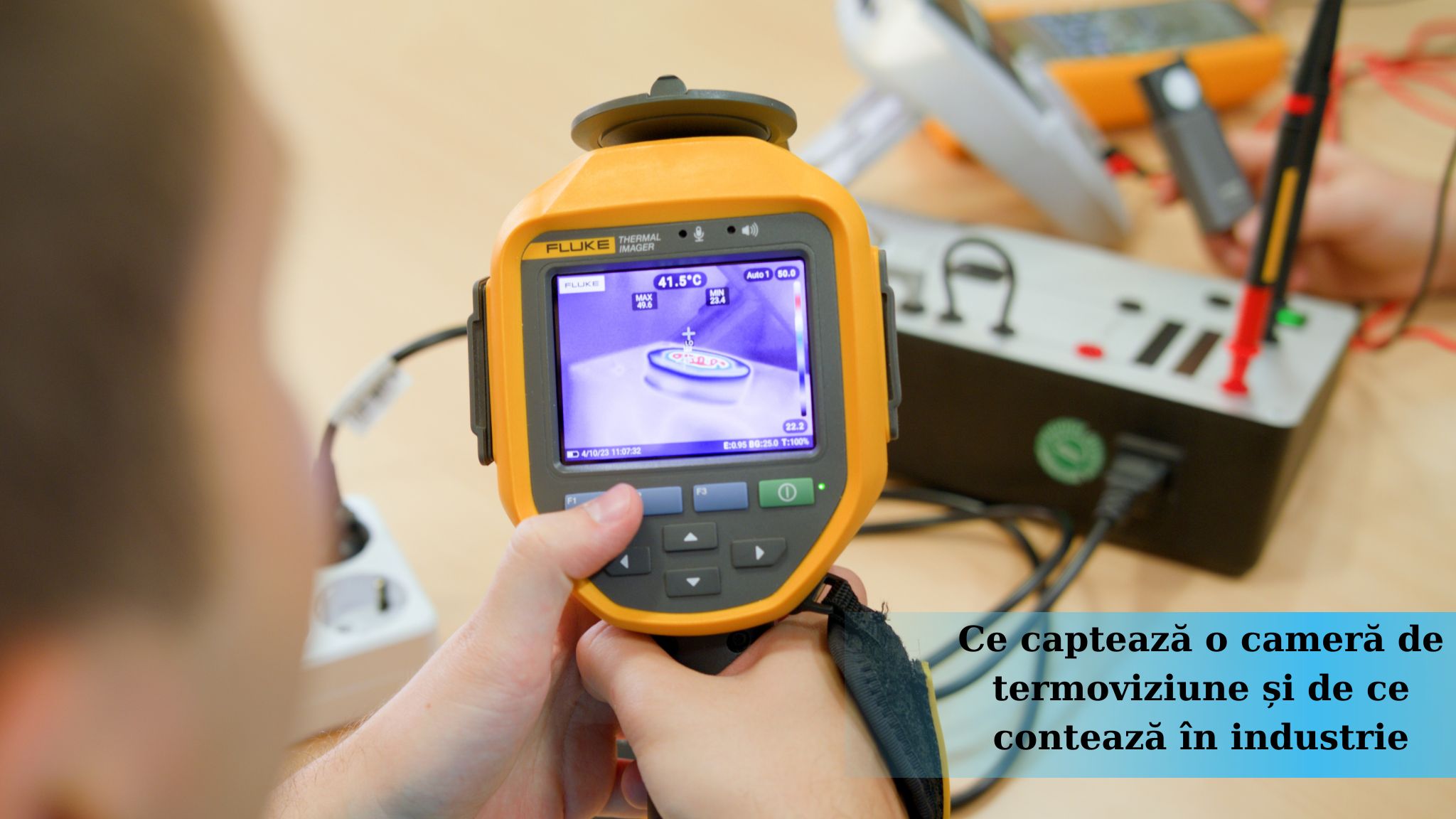

Ce captează o cameră de termoviziune și de ce contează în industrie

Ce captează o cameră de termoviziune și de ce contează în industrie

Termografia în infraroșu măsoară temperatura suprafețelor fără atingere fizică și transpune radiația termică emisă în imagini pe care le poți analiza. Pentru echipele de mentenanță, asta se traduce în detectarea unui contact electric cu temperatură anormală, a unui lagăr aflat în uzură avansată sau a unei zone cu izolație compromisă — toate înainte ca defectul să escaladeze într-o oprire de proces sau într-un incident de siguranță. Camerele de termoviziune Fluke și Teledyne FLIR utilizate în aplicații industriale ating sensibilități termice sub 30 mK, prag care permite distincția fină între o abatere reală și fluctuațiile normale de regim. Câștigul practic este unul singur: programezi intervenția în avans, în loc să reacționezi la o avarie deja produsă.

O imagine clară nu garantează o valoare corectă

Camera de termoviziune rămâne, fundamental, un aparat de măsură. În absența unei interpretări atente a emisivității materialului, a radiației reflectate din mediu, a distanței și a umidității — mai ales pe suprafețe metalice lustruite sau reflectorizante — aceeași zonă poate fi raportată cu abateri de câteva grade. Acolo unde miza e ridicată — dulapuri electrice, infrastructură de încărcare pentru vehicule electrice, transformatoare de putere, procese supuse trasabilității metrologice — diferența dintre 65°C și 78°C poate face separarea între o lucrare programată și o defecțiune costisitoare. Termografia își dezvăluie utilitatea reală abia atunci când cel care o aplică stăpânește principiile fizice ale măsurării și operează cu un echipament a cărui precizie este controlată la intervale regulate.

Două camere identice, aceeași țintă, valori care nu se potrivesc — pe cine crezi?

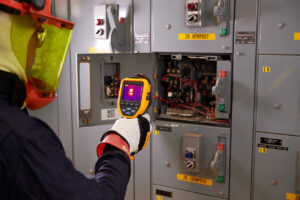

Scenariul se repetă des în practică: doi operatori inspectează același tablou electric și ajung la temperaturi care se distanțează cu 5–10°C. Vinovatul nu este echipamentul, ci factorii care nu apar în imagine — emisivitatea suprafeței, reflexia mediului ambiant, unghiul față de țintă, distanța de lucru. Literatura tehnică indică faptul că cea mai mare parte a erorilor termografice își are originea în metodologia aplicată, nu în limitele aparatului. De aici și rolul certificării operatorului: un raport termografic capătă greutate decizională doar atunci când este produs de cineva format să-l construiască. Cursul de Termografie Nivel I de la ARCademia acoperă exact aceste fundamente — citirea corectă a imaginii, raportare conform standardelor, exemple practice pe tablouri electrice, motoare, sisteme de izolație și parcuri fotovoltaice.

Fără etalonare periodică, până și cel mai bun echipament devine discutabil

Specificațiile de acuratețe ale unei camere rămân valabile doar dacă aceasta este etalonata la intervale regulate — producătorii recomandă cel mult 12 luni între etalonări, plus reevaluare după orice șoc mecanic sau intervenție în service. Pe durata exploatării, parametrii senzorului microbolometric pot suferi modificări, iar o deviere de 2–3°C poate face ca o anomalie autentică să fie raportată ca normalitate — cu efecte care apar mai târziu, în factură. În Laboratorul de Metrologie ARC Brașov, acreditat, etalonăm camere de termoviziune indiferent de marcă, asigurând trasabilitatea măsurătorilor pe care îți construiești deciziile.

Unde se poziționează echipa ta în acest moment — la capitolul competențe sau la capitolul precizie a echipamentelor? Scrie-ne la arc@arc.ro și revenim rapid cu reperele tehnice de care ai nevoie.

📩 Dacă ai întrebări sau vrei o recomandare personalizată, echipa ARC Brașov îți stă la dispoziție:

✉️ ofertare@arc.ro | 📞 0268 472 577

1. Cât de des trebuie etalonată o cameră de termoviziune?

Recomandarea producătorilor majori — Fluke, Teledyne FLIR și alții — este o etalonare la maximum 12 luni, pentru a menține specificațiile de acuratețe declarate. În plus, etalonarea este necesară imediat după orice șoc mecanic (cădere, lovire), schimbare de obiectiv, intervenție de service sau dacă observi citiri inconsistente față de un instrument de referință. În aplicații cu trasabilitate metrologică obligatorie — audituri energetice, rapoarte pentru autorități, dosare de daune — intervalul poate fi chiar mai scurt, în funcție de procedura internă.

2. Ce înseamnă că un laborator de etalonare este „acreditat” și de ce contează?

Acreditarea confirmă că laboratorul respectă standardul ISO/IEC 17025 privind competența tehnică și sistemul de management al calității, iar etaloanele utilizate sunt trasabile la referințe naționale și internaționale. În practică, înseamnă că certificatul de etalonare emis are valoare juridică și este recunoscut în audituri, controale și litigii. O etalonare efectuată într-un laborator neacreditat poate fi corectă tehnic, dar nu oferă aceeași greutate documentară.

3. Care e diferența între nivelurile de certificare în termografie?

Standardele ISO 18436-7 și ASNT SNT-TC-1A definesc trei niveluri. Nivelul I formează operatorul să colecteze imagini termice corect, să aplice protocoale predefinite și să identifice anomalii vizibile. Nivelul II adaugă interpretarea defectelor, evaluarea severității, raportare conform standardelor și recomandări de intervenție. Nivelul III acoperă proiectarea programului de inspecție termografică, definirea procedurilor și formarea operatorilor de nivel inferior. Pentru majoritatea aplicațiilor industriale de mentenanță predictivă, Nivelul I sau II este suficient.

4. De ce două măsurători pe aceeași suprafață pot da rezultate diferite?

Diferențele apar din factori care nu sunt vizibili în imaginea termică: emisivitatea materialului (cât de eficient radiază suprafața energie termică), temperatura reflectată din mediu, unghiul de captură față de țintă, distanța de lucru și umiditatea relativă. Suprafețele metalice lustruite sau vopsite în culori reflectorizante sunt cele mai sensibile la aceste variabile. Un operator instruit corect ajustează acești parametri în setările camerei înainte de fiecare măsurătoare — fără această etapă, imaginea este corectă vizual, dar valoarea numerică poate fi eronată cu mai multe grade.

5. În ce aplicații industriale este cel mai util programul de termografie predictivă?

Cele mai mature aplicații includ: inspecția tablourilor electrice și a conexiunilor de putere (contacte supraîncălzite, dezechilibre de fază), monitorizarea motoarelor electrice și a lagărelor (uzură, frecare anormală), verificarea transformatoarelor și a stațiilor de transformare, audit termic al anvelopei clădirilor (pierderi de izolație, infiltrații), inspecția panourilor fotovoltaice (celule defecte, conexiuni degradate) și diagnosticul stațiilor de încărcare pentru vehicule electrice. În toate cazurile, valoarea reală apare când inspecția se face periodic, cu același operator și cu echipament etalonat, pentru a permite comparația în timp.

6. Pot folosi orice cameră de termoviziune pentru un raport tehnic profesional?

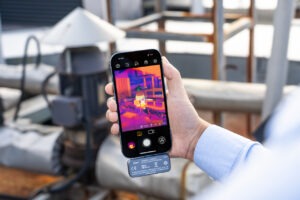

Tehnic, da — orice cameră produce o imagine. Practic, însă, un raport profesional valid în audituri sau în decizii de mentenanță are nevoie de trei elemente: o cameră cu specificații adecvate aplicației (rezoluție termică sub 50 mK pentru aplicații electrice fine, rezoluție geometrică suficientă pentru distanța de lucru, interval de temperatură potrivit), o etalonare valabilă a echipamentului și un operator certificat care aplică o metodologie corectă. Camerele de uz general — telefoane cu modul termic, camere entry-level — sunt utile pentru investigații preliminare, dar nu oferă suportul tehnic necesar într-un dosar formal.
